アースラインノイズは
カットできる
２１世紀の新常識
貴方のオーディオ＆ヴィジュアルが確実に変わります。
開発経緯
アースの目的は本来、短絡や漏電による感電事故から人間を守ることであります。しかし、産業機器や工場、レコーディングスタジオなどでは、このアースラインが逆にトラブルの原因となることがあります。
|
|
ノイズ電流がアースラインを逆流し、機器に誤動作やチョコ停等原因不明のトラブルを発生させるのです。EMC（株）は、グランド・ナイトというアースラインノイズフィルターを開発し、すでに産業向けには、半導体工場や化粧品工場の製造ラインで大きな実績を残しています。そんな時、このノイズフィルターがスタジオでも大きな役割を果たすのではないかと音楽用に開発したものが、このサウンドナイトです。その読みはずばり的中。数十件という音楽スタジオで測定と試聴実験を繰り返し、ほとんど全てのかたが、「絶大なる効果」を認めていただいています。
品名 オーディオ機器用アースラインノイズフィルター サウンドナイト
型名 EF-NT6711SPC
減衰性能 〜60dB
周波数域 商用周波数〜10Mhz
最大抵抗値 0.1Ω以下（AC60Hz）
最大定格電流 7A（AC60Hz）
外形寸法 362×60¢（全長×最大外形）（全長は多少個体差があります）
質量 525g
使用可能電源 AC100V 50/60Hz

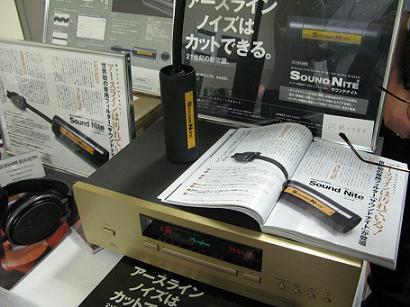

2010年 春 ハイエンドショー出展
参考 アースラインノイズ除去製品の効果を録音・再生実験の計測データと試聴で実証
スタジオ並みの機材を持つオーディオマニア
そこで、スタジオでの実績が明らかになった後、今度はスタジオ並みの機材を持つオーディオマニア のためにSound-Nightを販売する事となりました。
本格的な発売は １１月ですが、今回はモニター販売ということで、20個限定で販売させていただきます。
主な使い方

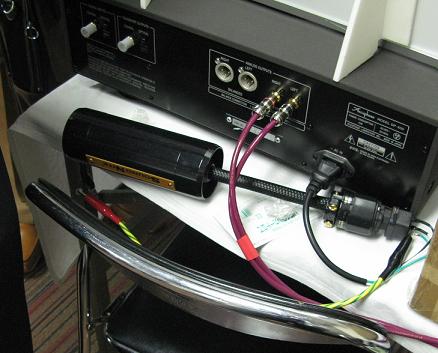

３ピンの電源ケーブルとオーディオ機器の間に入れてご使用下さい。
測定データ
あるオーディオマニアのお宅でデーターを取ったものです。
○測定年月日平成21年3月11日
○測定現場名 Ｃ様宅
○測定内容 アースラインノイズフィルター実装評価測定
○測定立会者 Ｃ様
○測定機器電流ﾌﾟﾛｰﾌﾞTCP303(Tektronix)
流ﾌﾟﾛｰﾌﾞ増幅器TCPA300(Tektronix)
スペクトラムアナライザーE4402B(Agilent Technologies)
デジタルオシロスコープ684DXL(LeCroy)
○測定方法 アースラインに電流クランプをセットし、アースライン電流を測定する（電流クランプ測定範囲：DC〜15MHz）。データの解析はデジタルオシロスコープ（〜100kHz）とスペクトラムアナライザー（10kHz〜30MHz）により行い、得られたスペクトルデータをパーソナルコンピューターに転送し、出力する。 測定は、アースライン用フィルター取り付け前と取り付け後のアースラインにおいて行い、フィルターによるノイズの減衰効果を確認する。
Background（BG）データは、電流クランプ内にアースラインを通過させず、測定ポイント近郊の空間で測定した値である。その他特筆すべき事項のある場合は、測定位置図もしくは、測定結果文中に記載する。
※ アースライン電流のdB表示 電流値レベル……1μＡを基準値とし、次の式より求める。
電流値レベル(dBμA) = 20 log10(測定電流値/１μＡ)

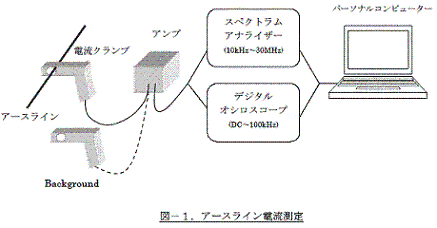

○ 測定系統図

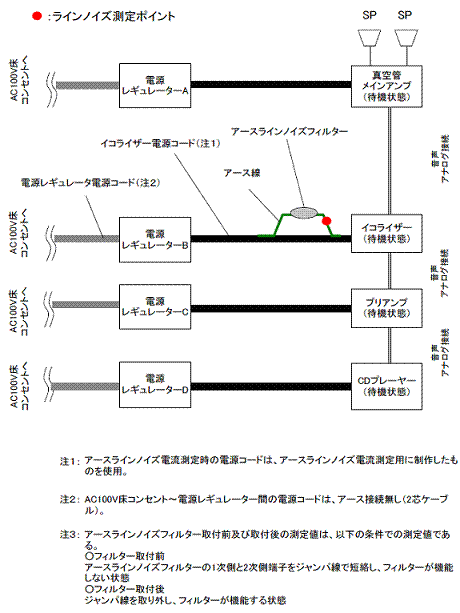

○測定位置図
○測定結果 オーディオ用イコライザーの電源コードアースについて、アースラインノイズフィルター取付前後のアースラインノイズ電流測定を行なった。
測定の条件は、以下の通りである。 ・音声信号経路は、CDプレーヤー⇒プリアンプ⇒イコライザー⇒メインアンプ⇒スピーカーである。
・全機器待機状態（電源ON、スピーカーから音出ししない状態） ・全機器は、それぞれ別の電源レギュレーターより電源供給 ・電源レギュレーター電源コードは、アース接続無し ノイズフィルター取付前は、約307kHzを基本波とした高調波ピークが1MHz付近まで顕著に認められる。
一方、ノイズフィルター取付後は、これらの周波数ピークがバックグラウンドレベルにまで減衰しており、明確なノイズ減衰効果が認められる。
ただし、時間軸波形P-P値は、ノイズフィルター取付前後で大きな差異が認められない。これは、P-値として算出される部分が、ノイズフィルターの取付前後に関わらず、常にバックグラウンドに存在する約53kHz成分の突発的最大値に依存しているためである。 ・アースラインノイズ電流値一覧表（P-P値）をTable1.に示す。
・時間軸波形を頁5-7に示す。 ・比較スペクトル図(ノイズフィルター取付前後比較)を頁8-10に示す。

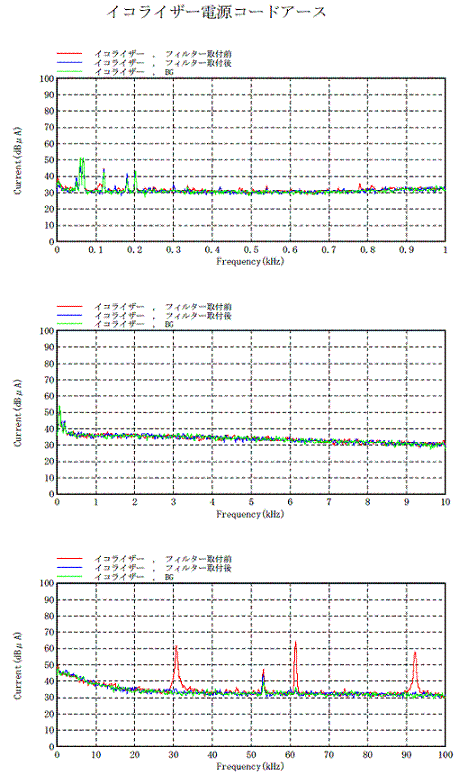

測定ﾃﾞｰﾀ 比較ｽﾍﾟｸﾄﾙ図
商品名 通販価格
（税・送料込） |
| Sound-Nite \57,236 |
ご注文はここから → ここクリック |
|
|
